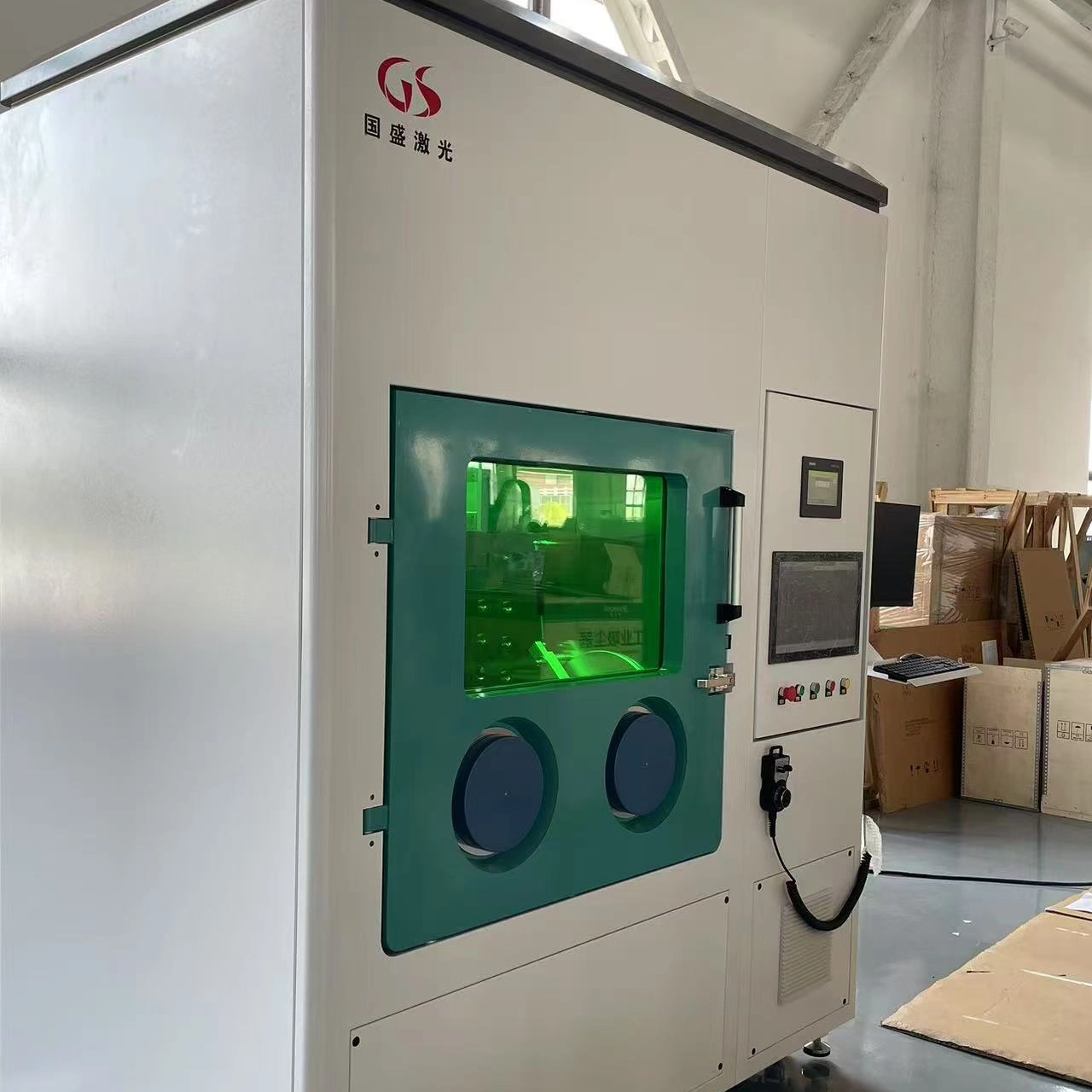

Usmjereno taloženje energije

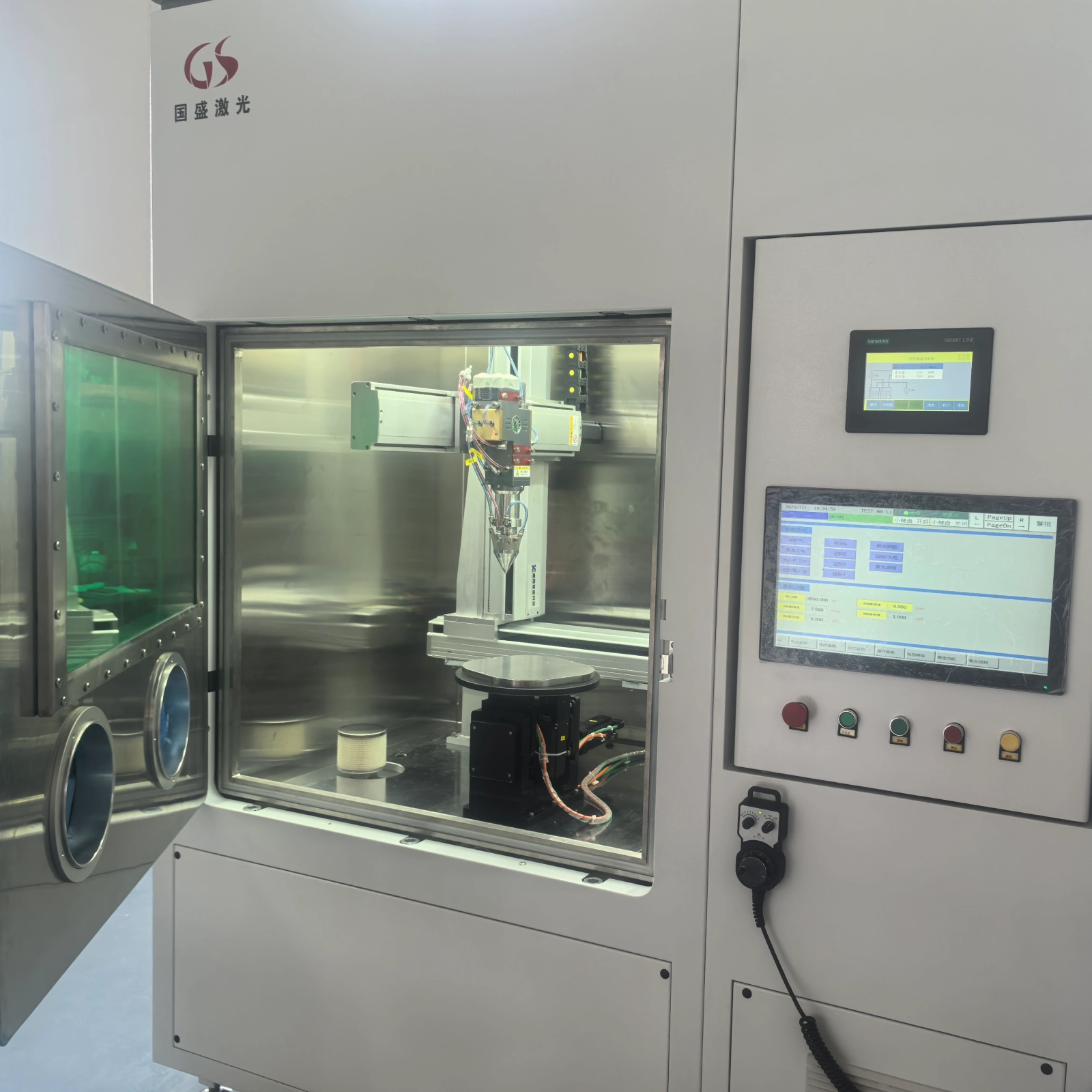

• Dimenzije: 1100 mm (duljina) × 900 mm (širina) × 1600 mm (visina), visina nosača čelične konstrukcije 950 mm, s univerzalnim kotačima;
• Materijal: nehrđajući čelik 304 (debljina 3 mm), brzina curenja < 0,05 vol%/h, može održavati tlak od -12mbar ~ 12mbar (zadani radni raspon: -1 ~ +3mbar) 🔶1-34, 1-38, 1-44, 1-126 do 1-127🔷;
• Osnovne komponente: 8-inčne rukavice od butilne gume (uvezene iz SAD-a, debljine 0,4 mm), otvor za rukavice od -tvrde aluminijske legure protiv korozije (promjer 220 mm), 8 mm odvojivo sigurnosno kaljeno staklo za promatranje, filtar od 0,3 μm (s promatračkim prozorom i ručnim-zapornim ventilom), 220V±10% 50Hz±10% utičnica s više otvora, standardno sučelje KF-40.

• Način rada: Kontinuirani/Pulsni;
• Izlazna snaga: 2000 W (100% neprekidno), raspon podešavanja 10%-100%
• Središnja valna duljina: 1070-1090 nm (uobičajeno 1080 nm)
• Kvaliteta snopa (BPP): 0,5-2,5 mm×mrad
• Stability: Short-term (>1h) ±1%-±3%, long-term (>24h) ±2%-±5%
• Konfiguracija optičkih vlakana: optički kabel od 15 m, promjer izlazne jezgre 50 μm (35/100 μm opcijski), radijus savijanja 200 mm
• Metoda hlađenja: Vodeno hlađenje (temperatura vode 20-24 stupnja, pritisak vode 4-5 bara, protok 20L/min)
• Ukupne dimenzije: 950×482,6×193,2 mm
• Težina: 68±3kg

• Napajanje i nazivna snaga: Prihvaća napajanje od 220 V/50 Hz, s nazivnom snagom od 2,8 kW.
• Pojedinosti o rashladnom sredstvu: koristi rashladno sredstvo R32/R410A, s količinom punjenja od 0,3 kg.
• Učinak hlađenja: ima nazivni kapacitet hlađenja od 6,5 kW.
• Parametri cirkulacije tekućine: Opremljen brzinom protoka od 12 m³/h i visinom od 37 m, što omogućuje učinkovito odvođenje topline.
• Spremnik za vodu: Uključuje ugrađeni-spremnik za vodu od 13L za zadovoljavanje stalnih potreba za vodom.

• Kompatibilnost opreme: Kompatibilno s opremom za supstrat veličine G6-G8.5.

• Ukupne dimenzije / težina: 640 × 420 × 760 mm / 640 kg

• Sučelje: Usvaja QBH standardno sučelje, omogućavajući brzo povezivanje s glavnim laserskim izvorima.

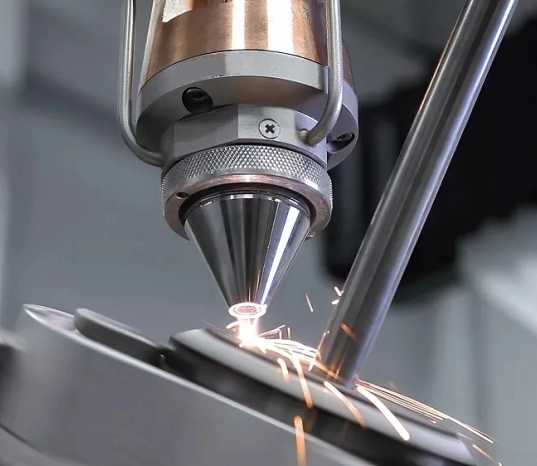

• Konfiguracija optičkog sustava: Opremljen žarišnom duljinom kolimacije od 100 mm i žarišnom duljinom fokusiranja od 300 mm, što omogućuje učinkovitu konvergenciju laserskih zraka.
• Podešavanje mjesta pudera: ima raspon podešavanja od ∅1,6-∅4 mm.
• Lasersko podešavanje točke: ima raspon podešavanja od ∅1,8-∅5 mm (s promjerom jezgre lasera od 600 μm).
• Prilagodljivost: Ovi rasponi podešavanja mogu zadovoljiti različite zahtjeve za širinu i preciznost obloge.
• Prednosti izvedbe: Pomaže u poboljšanju ujednačenosti i čvrstoće prianjanja sloja obloge.

• Posude za skladištenje praha: Opremljene su s 2 kante za skladištenje praha, kapaciteta 6L po posudi, što može zadovoljiti potrebe kontinuiranog rada.
• Brzina dodavanja praha: ima raspon brzine dodavanja praha od 4-200 g/min, s pogreškom manjom od ili jednakom ±1%.
• Primjenjiva veličina čestica praha: Kompatibilan s prahom veličine čestica 20-250 μm, osiguravajući jednoliku i stabilnu opskrbu prahom.
• Podrška za daljinsko upravljanje: Podržava daljinsko upravljanje putem robota, CNC-a ili računala.
• Funkcije protiv-zgrudnjavanja: Opremljen funkcijama zagrijavanja praha i miješanja za sprječavanje zgrudnjavanja praha.
• Ukupne dimenzije / težina: 533 × 480 × 1617 mm mm / 70 kg

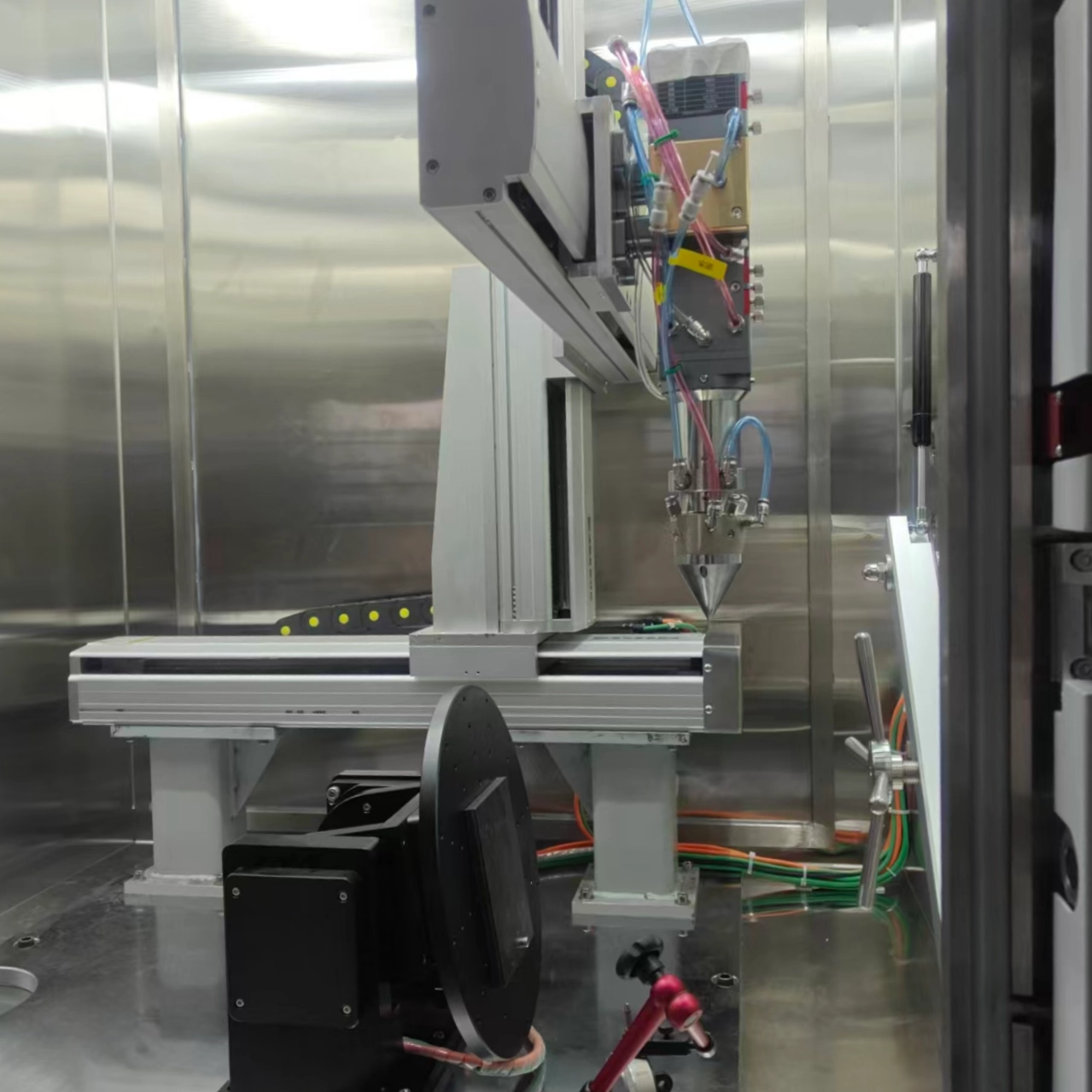

• Učinkovit hod: ima učinkovit hod od 400×400×400 mm, pokrivajući potrebe obrade malih i-srednjih metalnih dijelova.
• Točnost pozicioniranja: Može se pohvaliti preciznošću pozicioniranja od 0,1 mm.
• Točnost ponavljanja pozicioniranja: Nudi točnost ponavljanja pozicioniranja od ±0,05 mm, omogućujući stabilnu kontrolu odstupanja kretanja kako bi se osigurale precizne putanje obloge.
• Maksimalna brzina obrade: Ima maksimalnu brzinu obrade od 2000 mm/min, balansirajući učinkovitost i preciznost.
• Opterećenje krajnje-osi: Omogućuje opterećenje krajnje-osi od 35 kg, prilagodljivo različitim alatima i obradcima.
• Strategija kretanja: Usvaja inkrementalnu strategiju kretanja kako bi se postigla ravnomjerna pokrivenost cijelog radnog područja.

• Materijal: Izrađen od nehrđajućeg čelika 304.
• Struktura: ima cilindrični dizajn koji se sastoji od dvije komore.
• Velike dimenzije komore: Mjere ∅360 mm × 600 mm.
• Dimenzije male komore: Mjere ∅150 mm × 300 mm.
• Vakuumske performanse: Postiže stupanj vakuuma manji ili jednak -0,1MPa.
• Nadzor vakuuma: Opremljen njemačkim Wika manometrom vakuuma za-praćenje u stvarnom vremenu.
• Operativne prednosti: Olakšava učinkovit prijenos izratka dok osigurava stabilne performanse vakuuma.

• Materijal za deoksidaciju: koristi njemački BASF materijal za dezoksidaciju, s kapacitetom apsorpcije kisika od 63L.
• Materijal za upijanje vode: Usvaja američki UOP materijal za upijanje vode, s kapacitetom upijanja vode od 2,2 kg.
• Konfiguracija ventila: Uparen s njemačkim Baode ventilima za preciznu kontrolu čistoće atmosfere.
• Kontrola frekvencije cirkulacijskog ventilatora: ima kontrolu konverzije frekvencije 0-100m³/h.
• Struktura cirkulacijskog ventilatora: ima strukturu od nehrđajućeg čelika-ispitanu na pritisak.
• Vrsta filtra: Opremljen visoko-učinkovitim HEPA filtrom od 0,3 μm.
• Funkcija filtra: HEPA filtar koristi se za hvatanje mikro-nečistoća.

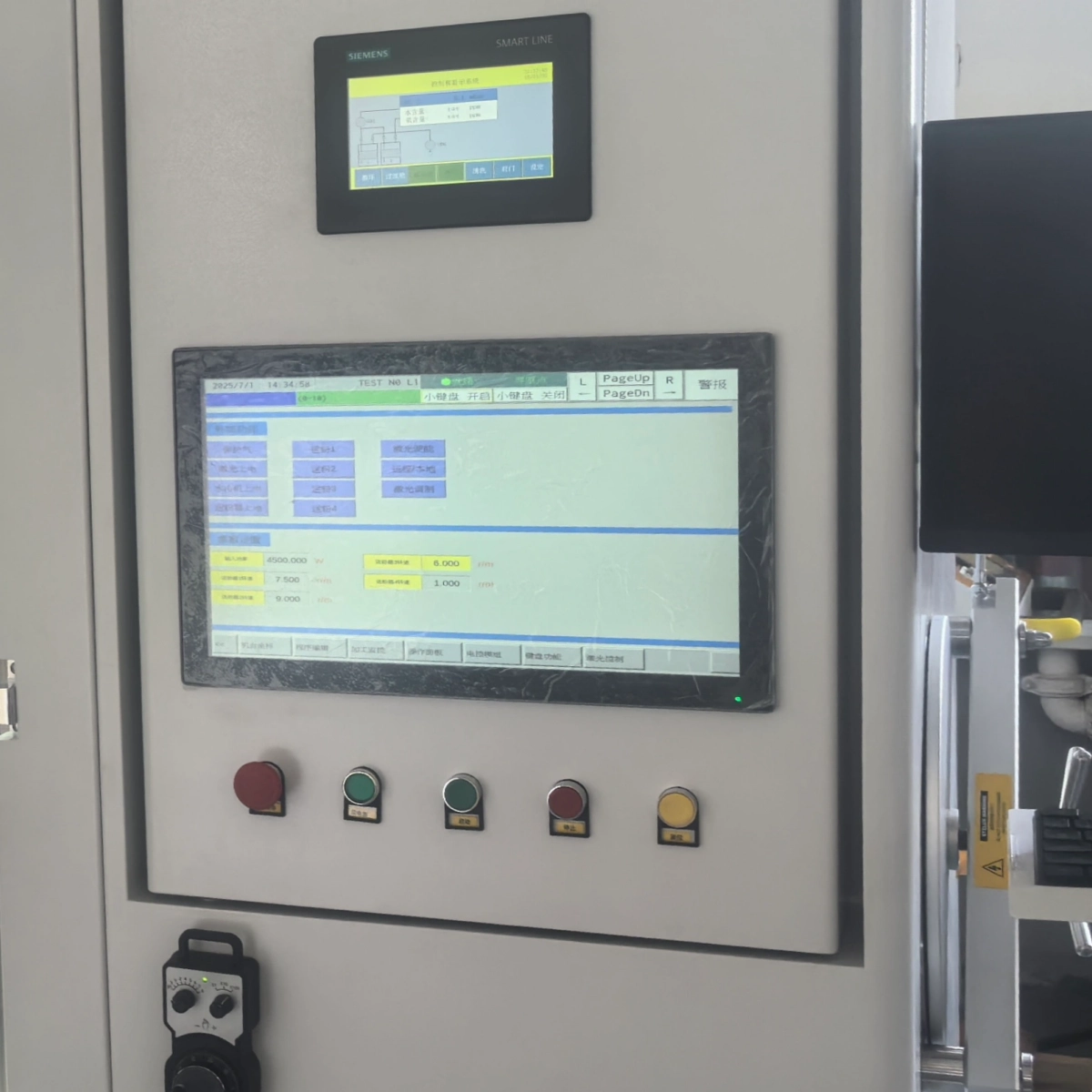

• Osnovna hardverska konfiguracija: Sastoji se od Siemens PLC-a + dodirnog zaslona.
• Jezična podrška: Podržava dvojezično prebacivanje na kineski-engleski za praktičnost korisnika.
• Sposobnost upravljanja pomicanjem po osi: može ostvariti upravljanje pomicanjem po osi, uključujući podešavanje položaja i brzine.
• Puno-nadzor statusa procesa: Omogućuje potpuno-nadzor statusa procesa, pokrivajući ključne parametre kao što su pročišćavanje plina, sadržaj kisika i temperatura.
• Kontrola parametara laserske obloge: Omogućuje preciznu kontrolu parametara laserske obloge, uključujući snagu lasera i količinu unesenog praha.
• Automatsko rasterećenje tlaka: Automatski otpušta tlak kada tlak sustava prijeđe 12 mbara kako bi se osigurala sigurnost.

• Avcray AF-360Z analizator kisika, s mjernim rasponom od 0-1000 ppm i preciznošću od ±1% ppm. Njegova cirkonijeva sonda otporna je na izravnu izloženost zraku, omogućujući praćenje sadržaja kisika u komori u stvarnom vremenu, a povezuje se s PLC zaslonom osjetljivim na dodir za prikaz podataka.
• Avcray AF-360P analizator vode, s rasponom od 0-500 ppm i preciznošću od ±1% ppm, odlikuje se otpornošću na koroziju i mogućnošću ponovnog korištenja. Također se povezuje s PLC zaslonom osjetljivim na dodir i podržava automatsko podešavanje cirkulacije plina.
• Zajedno osiguravaju preciznu kontrolu okruženja niske-kisika i niske-vlažnosti kritičnih za DED kvalitetu.

Izvozno pakiranje opreme za lasersko oblaganje strogo je u skladu s međunarodnim standardima karantene i transporta. U potpunosti prihvaća ne-drvene predloške za pakiranje (dajući prednost materijalima koji zadovoljavaju ISPM 15 međunarodne fitosanitarne standarde za drvene materijale za pakiranje, kao {-šperploča visoke gustoće i kompozitne vlaknaste ploče) kako bi se uklonili-rizici prekogranične karantene koji mogu biti uzrokovani materijalima od punog drva. Odabir predložaka mora zadovoljiti zahtjeve-nosivosti opreme (svaki predložak ima čvrstoću statičkog opterećenja ne manju od 1500N/m²), a spojevi su ojačani pocinčanim čeličnim trakama kako bi se spriječilo labavljenje strukture tijekom transporta.

Tijekom pakiranja, između opreme i predloška postavlja se sloj EPE pjene (debljine ne manje od 50 mm). Ključne komponente (poput laserske glave i kontrolnog ormarića) dodatno su prekrivene vodootpornim PE vrećicama. Vanjska stijenka kutije jasno je pričvršćena naljepnicama u skladu s izvoznim zahtjevima (uključujući model opreme, bruto težinu, težište i znakove upozorenja kao što su "Pažljivo rukovati" i "Čuvati na suhom"), čime se osigurava potpuna usklađenost sa standardima inspekcije uvozne ambalaže odredišne ​​zemlje.

Cijeli proces pakiranja opreme provodi se u zatvorenoj radionici kako bi se izbjegao utjecaj kiše, snijega i prašine tijekom-operacija na otvorenom. Zatvoreni kamioni opremljeni hidrauličnim platformama za podizanje odabrani su kako bi se osigurao nesmetan utovar i istovar opreme. Ako se moraju koristiti nezatvorene karoserije kamiona (kao što su kamioni s ulošcima) zbog ograničenja radijusa transporta, oprema mora biti prekrivena dvoslojnom -ceradom otpornom na kišu (vanjski sloj je PVC-tkana otporna na kišu, a unutarnji sloj je prozračna-folija otporna na vlagu) nakon utovara u kamion. Rubovi cerade čvrsto su pričvršćeni najlonskim užadima, a četiri kuta vise do dna karoserije kamiona kako bi spriječili prodor kišnice.

Nakon što se oprema utovari u spremnik, odmah se primjenjuje plan "fiksacije u tri-točke"-fiksiranje predloška na pod kontejnera pomoću ekspanzionih vijaka na dnu; koristeći pocinčane čelične žice (s promjerom ne manjim od 8 mm) za dijagonalno povlačenje i pričvršćivanje na kuke na bočnim stijenkama spremnika s obje strane; i korištenje podesivih tlačnih šipki za oslon na gornju ploču spremnika na vrhu (kontaktni kraj tlačne šipke s opremom je omotan gumenom podlogom kako bi se izbjeglo grebanje površine opreme). Nakon fiksacije, potreban je test ljuljanja (ručna primjena vodoravnog potiska, s pomakom opreme koji ne prelazi 5 mm) kako bi se osiguralo da nema rizika od pomaka tijekom neravnog transporta morem ili kopnom.

Posebno osoblje dodijeljeno je za praćenje logističkog procesa. Od tvorničke pošiljke, lučke carinske deklaracije, pomorskog prijevoza do carinjenja odredišne ​​zemlje, status prijevoza (uključujući temperaturu, vlažnost i podatke o lokaciji) bilježi se na svakoj vezi. Fotografije na-licu mjesta snimaju se i čuvaju na ključnim čvorištima (kao što je utovar kontejnera na brod i istovar u luci) kako bi se osigurala potpuna sljedivost i smanjio rizik od transportne štete
